产品型号PESD6020PESD6030输出电压0.2～± 20kV(±5%)0.2～± 30kV(±5%)电压保持时间≥5s输出极性正、负，先正后负，先负后正放电电容150pF（标配）可根据情况选配其他规格放电电阻330 Ω（标配）可根据情况选配其他规格放电电流上升时间0.6 ～ 1ns工作形式放电时间间隔可以设置在 0.05 ～ 99.99s 之间，可满足各种操作方式，如 20PPS 放电； 设置值小于0.05s 时，是单次放电放电次数设定1 ～ 9999 或无限次放电形式接触放电/空气放电放电次数可预设置 1-9999 次或无限次触发方式1.自动 2.手动 3.电压自动渐升 扫描设备工作电源AC220V ± 10%,50/60 Hz仪器功率200W环境温度15 ℃ -35 ℃主机尺寸350×360×175 mm 重量11kg

触摸式静电放电发生器产品采用7.0英寸彩色触摸屏操作，完全符合并超越IEC61000-4-2和GB/T17626.2标准要求。本产品适用于高端实验室使用。大多数核心部件都采用国外原装进口，性能精度更高。

静电放电发生器（实验室专用）PESD6020/30

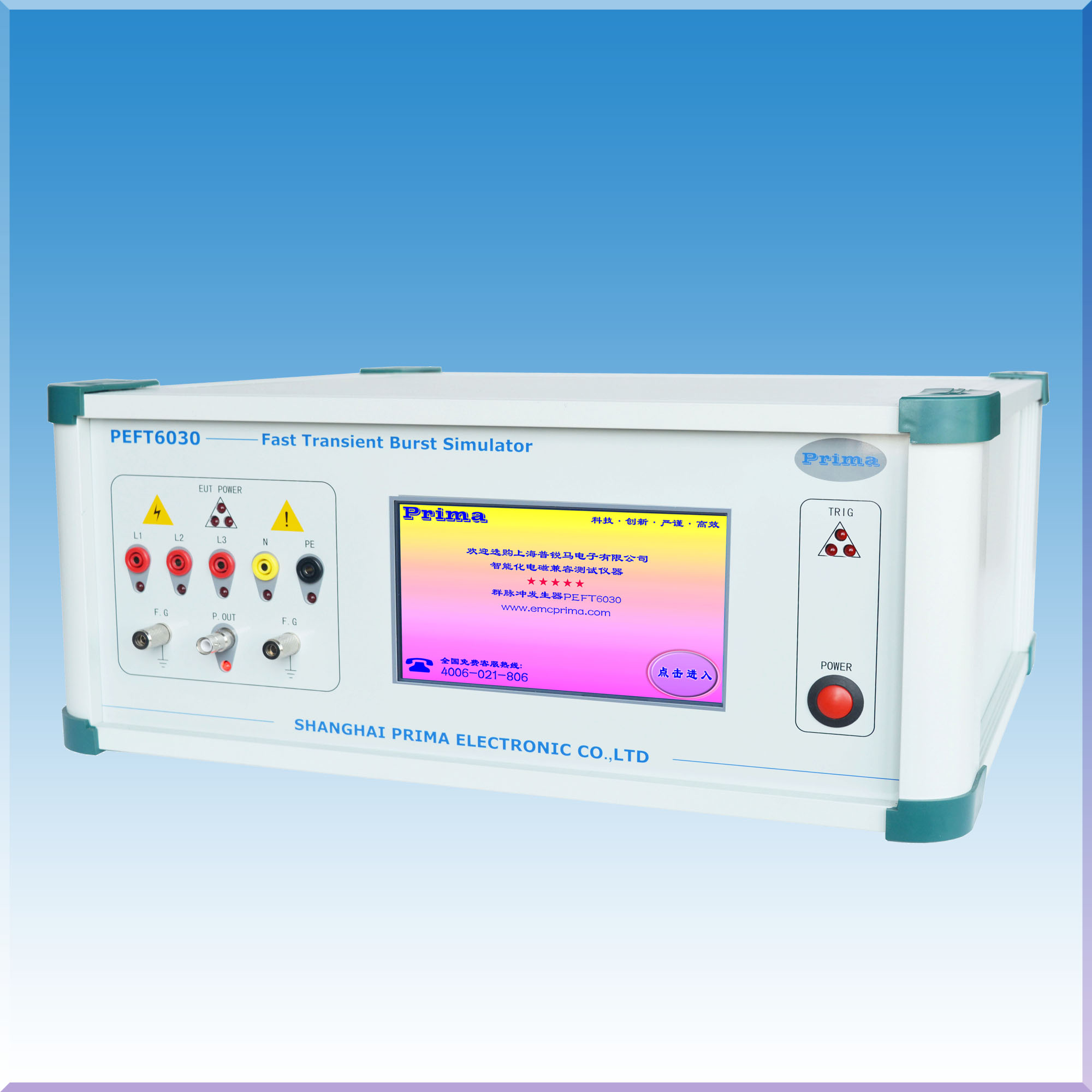

产品介绍:     触摸式全智能脉冲群发生器PEFT6010/PEFT6030产品采用7.0英寸彩色触摸屏操作，完全符合并超越IEC61000-4-4和GB/T17626.4标准要求。 技术特性： Ø 采用双电源输入、性能更加稳定。   Ø 大多数核心部件都采用国外原装进口，性能精度更高。 Ø 7.0英寸彩色触摸屏操作； Ø 内置环境温湿度显示； Ø 中英文切换，使用更方便； Ø 可编程操作，实现一键完成设定； Ø使用进口程控高压电源，性能稳定； Ø内置国际标准等级参数，操作方便； Ø实验室专用仪器、采用更多原装进口元器件、性能更加稳定。<div class="media-wrap image-wrap"><img class="media-wrap image-wrap" src="https://api.szbrainp.com/static/uploads/files/2023/11/16/2/BgNDiTwYxbonRVag.png"/></div>

触摸式全智能脉冲群发生器PEFT6010/PEFT6030产品采用7.0英寸彩色触摸屏操作，完全符合并超越IEC61000-4-4和GB/T17626.4标准要求。本产品适用于高端实验室使用。

脉冲群发生器

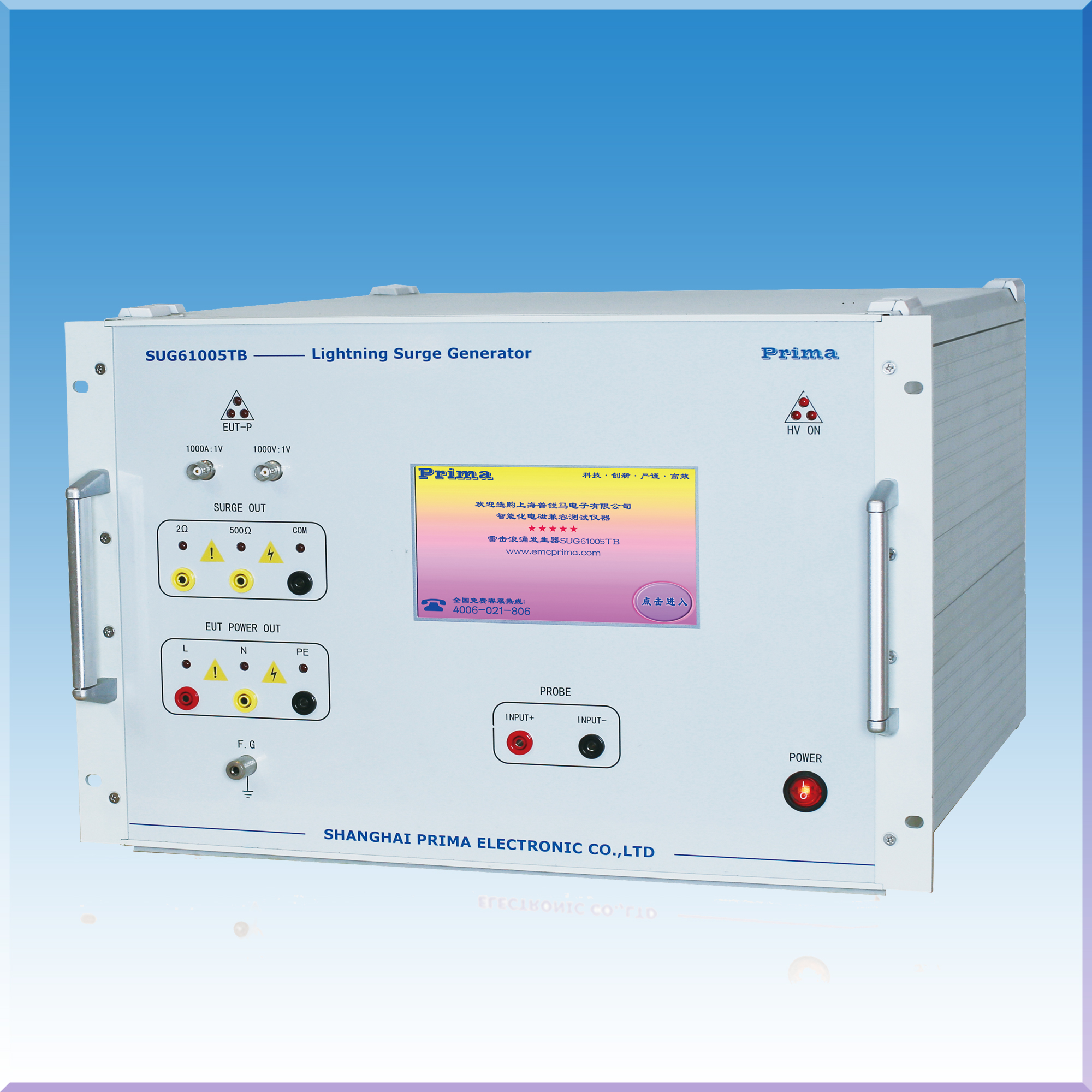

产品介绍:        雷击浪涌发生器SUG61005TB产品采用7.0英寸彩色触摸屏操作，是针对电磁兼容-浪涌（冲击）抗扰度试验的要求而专门设计的，产品完全符合并超越IEC61000-4-5和GB/T17626.5标准要求。 产品特性：Ø 7.0英寸彩色触摸屏操作Ø 环境温湿度显示Ø 程控高压电源，稳定性高Ø 进口高压电子开关，波形光滑，击打相位精准Ø 内置单相智能切换耦合/去耦网络Ø 浪涌电压，浪涌电流监控显示Ø 实时击穿电流显示Ø EUT故障判断Ø 内置电压、电流探头Ø 可联示波器直接看残压Ø 自校准功能，自动故障判断的自检功能Ø 可通过RS232/USB/RJ45通讯端口联接上位机电脑远程操控<div class="media-wrap image-wrap"><img class="media-wrap image-wrap" src="https://api.szbrainp.com/static/uploads/files/2023/11/16/2/pcCMRhRcvQiQnbhc.png"/></div>

雷击浪涌发生器SUG61005TB产品采用7.0英寸彩色触摸屏操作，是针对电磁兼容-浪涌（冲击）抗扰度试验的要求而专门设计的，产品完全符合并超越IEC61000-4-5和GB/T17626.5标准要求。

雷击浪涌发生器SUG61005TB

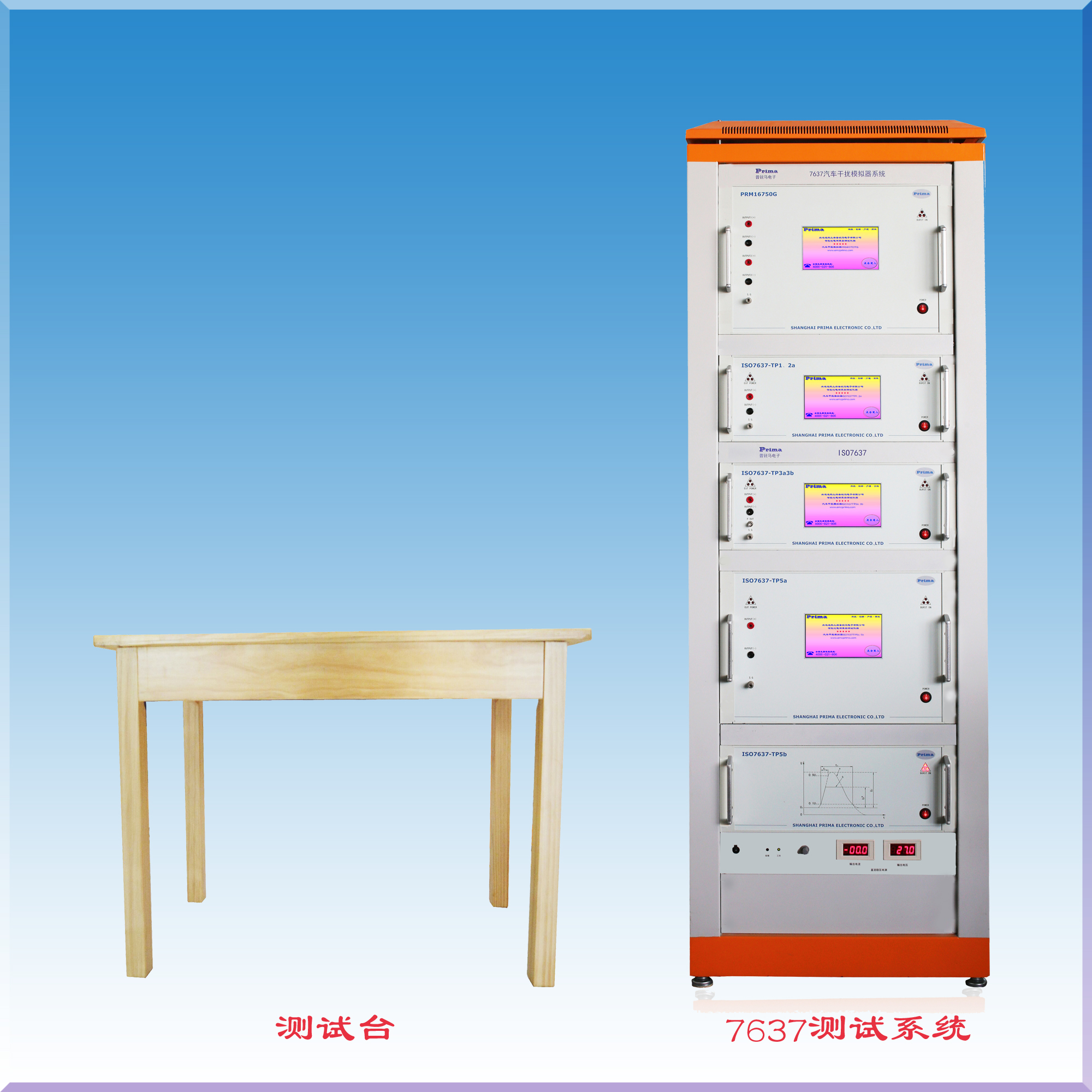

产品型号：ISO7637     随着我国汽车市场不断发展以及车载电子电器不断增加，汽车电磁兼容EMC研究将会成为一个新的研究热点。当今，汽车电子技术的应用程度已成为衡量汽车技术水平的一个重要标志。     保证多种电子设备在汽车中可靠地工作，又不对车外设备造成干扰，已成为汽车电气系统设计的一个重要课题。汽车电磁兼容技术是解决汽车整车及其电子、电气部件电磁兼容性问题的一门技术，它涉及汽车与环境、汽车与汽车、汽车内部的电磁兼容性问题。     ISO7637汽车干扰模拟系统是针对汽车电子电磁兼容试验（道路车辆——由电源线瞬态传导和耦合引起的电骚扰实验）而设计的，用于评估车载电子电器在汽车电源与感性负载断开、汽车抛负载等干扰情况下的性能提供评定依据。通过这些试验，可以保证今后安装在12V和24V等系统的轿车、轻型货车及普通货车上的设备有足够的电磁兼容性。  内置一汽大众VW80000,通用GMW3172，福特ES-XW7T-1A278-AC、蔚来汽车NEV-STD-EE-0003.一汽SMTC 3800 001等多家汽车厂家标准.<ul><li>完全符合并超越ISO7637-2和GB/T21437.2标准要求</li><li>系统可高效灵活组合，可单独操作也可通过微机统一控制操作</li><li>采用进口程控高压电源，性能更稳定</li><li>内置国标标准等级参数，方便客户操作</li><li>系统内置EUT可调式直流源</li><li>内置RS-232通讯接口，可选配测控软件实施远程控制</li></ul>

随着我国汽车市场不断发展以及车载电子电器不断增加，汽车电磁兼容EMC研究将会成为一个新的研究热点。当今，汽车电子技术的应用程度已成为衡量汽车技术水平的一个重要标志。

触摸式汽车干扰模拟器ISO7637系统

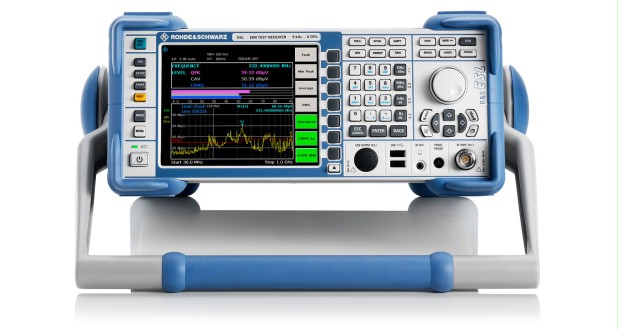

R&amp;S ESL EMI 测试接收器将两种仪器合二为一，根据最新标准测量 EMC 干扰，同时作为适用于各种实验室应用的全功能频谱分析仪。研发®ESL 旨在满足希望执行高达 3 GHz 或 6 GHz 的诊断和预合规 EMI 测量的具有成本意识的用户的需求。根据商业标准对被测设备的 EMC 进行快速、精确的测量和评估所需的良好射频特性和所有重要功能的组合是同类产品中无法比拟的。多样化的分析能力、高测量速度和省时的自动化测试程序使 R&amp;S®对于需要为最终的 EMC 认证测试做好准备的任何开发实验室而言，ESL 是一个明显的选择。

&S ESL EMI 测试接收器，具备较高的动态范围以及测量精度。这款测试接收机符合 CISPR、EN、MIL-STD-461、DO-160 以及 FCC 标准，满足最严苛的认证测量要求
· 频率范围从 9 kHz 到 3 GHz 或 9 kHz 到 6 GHz，几乎涵盖了所有商业 EMC 标准

· 首次将 EMI 测试接收器和频谱分析仪组合在入门级类中

· 高级 EMI 测试接收器的所有主要功能，包括全自动测试序列

· 加权检测器：最大/最小峰值、平均值、RMS、准峰值以及仪表时间常数（CISPR-AVERAGE）和 RMS-Average 的平均值，符合最新版本的 CISPR 16-1-1

· 结构紧凑、重量轻的仪器，可为移动应用提供电池供电

R&S ESL EMI 测试接收器

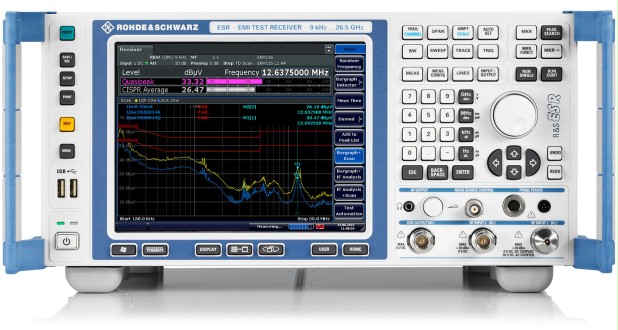

R&amp;S®ESR 是一种 EMI 测试接收机，频率范围介于 10 Hz 至 26.5 GHz 且符合 CISPR 16-1-1 标准。 该接收机可以通过传统步进式频率扫描或者在极高的速度下通过基于 FFT 的时域扫描测量电磁干扰。 与此同时，R&amp;S®ESR 亦可作为一款功能全面的强大的信号及频谱分析仪，适用于实验室应用。 借助实时频谱分析功能以及广泛的诊断工具，该测试接收机能够用来详细分析干扰信号及其历史记录。 R&amp;S®ESR 采用结构清晰的菜单以及直观化的触摸屏，在任何模式下操作都十分方便。主要特点· EMI 测试接收机与信号/频谱分析仪集于一体· 符合 CISPR 16-1-1 第 3.1 版· 使用集成的 20 dB 前置放大器预选· 分辨率带宽符合 CISPR 标准且可选择使用 10 Hz 至 1 MHz 的十进位步长（MIL STD-461、DO-160）· 超快速时域扫描（选项）或传统步进式频率扫描· 进行频跨高达 40 MHz 的实时频谱分析，以便详细调查干扰（选项）· 高分辨率的时域显示 (50 μs)· 自动测试程序 · 中频分析（选项）

R&S®ESR 是一种 EMI 测试接收机，频率范围介于 10 Hz 至 26 5 GHz 且符合 CISPR 16-1-1 标准。

R&S®ESR EMI 测试接收机

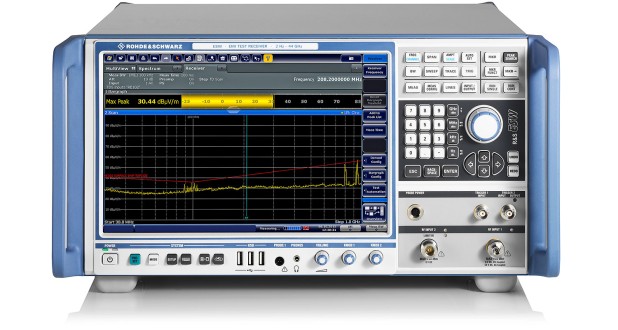

R&amp;S®ESW 是一款具有卓越射频特性的 EMI 测试接收机，具备较高的动态范围以及测量精度。这款测试接收机符合 CISPR、EN、MIL-STD-461、DO-160 以及 FCC 标准，满足最严苛的认证测量要求。凭借基于 FFT 的时域扫描，R&amp;S®ESW 几乎能够实时捕获和测量干扰频谱。借助该仪器的实时频谱分析功能以及瀑布图功能，用户能够详细分析干扰信号及其历史记录。多视图模式便于直观显示结果，甚至显示多个操作模式。主要特点<ul><li>频率范围介于 1 Hz 至 8 GHz、1 Hz 至 26.5 GHz 以及 1 Hz 至 44 GHz</li><li>符合 CISPR16-1-1、ANSIC63.2、MIL-STD-461 以及 FCC 标准</li><li>具有无与伦比的动态范围以及精确度，适用于要求严苛的认证测量</li><li>通过基于 FFT 的时域扫描实现超快速测量</li><li>使用针对 ISM 频段的可选高通滤波器以及陷波器预选</li><li>EMI 测试接收机和信号与频谱分析仪集于一体</li><li>借助 80 MHz 带宽和瀑布图功能进行实时频谱分析（R&amp;S®ESW-K55 选件）</li><li>多视图功能支持在单个屏幕上直观显示多个操作模式</li></ul>特点和优势<ul><li>符合标准的 EMI 测量</li><ul><li>认证测量</li><li>在频谱分析仪模式下执行符合标准的 EMI 测量</li></ul><li>满足严格要求的射频性能</li><ul><li>极宽的动态范围</li><li>低 DANL（f ≤ 1 GHz 时，典型值为 –168 dBm）</li><li>高 1 dB 压缩点 (+15 dBm)，针对射频前端</li><li>高三阶截止点 (TOI)（典型值为 +25 dBm）</li><li>卓越的测量精度（f ≤ 8 GHz 时，为 ±0.37 dB）</li></ul><li>集成式预选滤波器以及前置放大器</li><ul><li>标配集成式预选滤波器（21 个滤波器）</li><li>附加高通滤波器 (2 MHz)，用于抑制交流电源线上的数据载波以及干扰信号</li><li>陷波器，用于抑制免许可 2.4 GHz 以及 5.8 GHz ISM 频段中的强载波信号</li></ul></ul>

R&S®ESW 是一款具有卓越射频特性的 EMI 测试接收机，具备较高的动态范围以及测量精度。这款测试接收机符合 CISPR、EN、MIL-STD-461、DO-160 以及 FCC 标准，满足最严苛的认证测量要求

R&S®ESW EMI 测试接收机

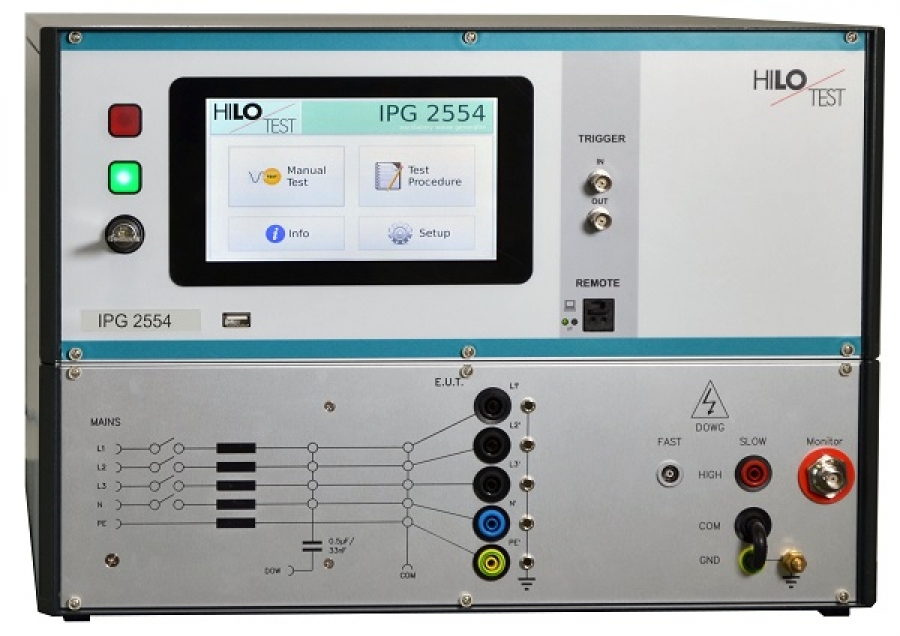

振荡波发生器 IPG 2554 的设计符合 IEC 61000-4-18 的要求，用于电气和电子设备抵抗重复阻尼振荡波的抗扰度测试。慢阻尼振荡 •  波峰1 开路电压 200V to 3 kV (10%) •  振荡频率  100 kHz  1 MHz (10%) •  重复率 40 Hz   400 Hz (10%) •  范围: (40 – 400Hz) 快阻尼振荡 •  波峰1 开路电压 200V to 4 kV (10%) •  振荡频率 3 MHz    10 MHz     30 MHz (10%) •  重复率 5000/s (10%) •  范围: (40 – 5000Hz)

振荡波发生器 IPG 2554 的设计符合 IEC 61000-4-18 的要求，用于电气和电子设备抵抗重复阻尼振荡波的抗扰度测试。

HILO test阻尼振荡波形发生器 IPG 2554

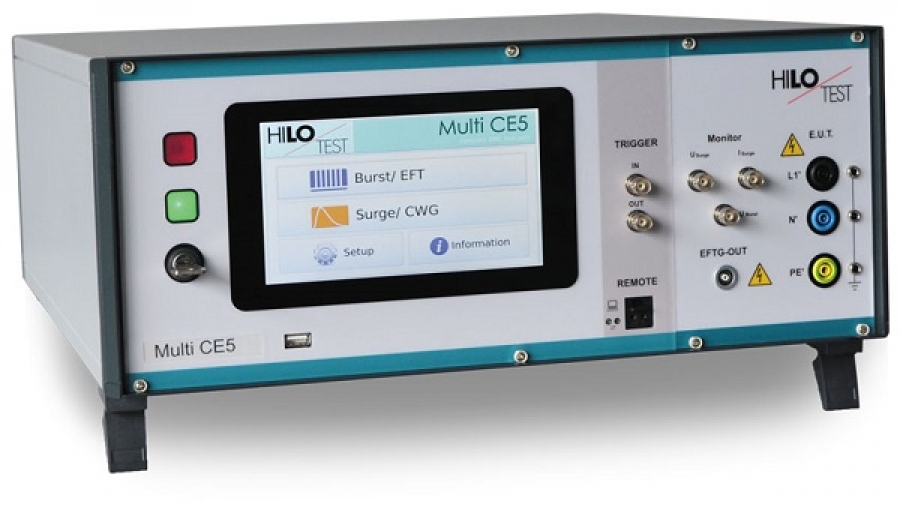

电快速脉冲群发生器完全符合 IEC 61000-4-4 标准，提供波形为 5/50 ns，最大频率为 1 MHz 的快速瞬态脉冲。可以通过按钮轻松选择符合标准 IEC 61000-4-4 的四个测试级别，也可以单独调整所有参数。Multi CE5电快速脉冲群发生器 符合IEC 61000-4-4  可扩展浪涌，电压跌落，磁场抗扰度测试 •  脉冲电压：0.2 - 5.0 KV ± 10 % •  阻抗：50Ω •  极性：正极/负极/交替 •  脉冲频率：1.0 kHz - 1.0 MHz •  脉冲持续时间：0,01 ms - 25 ms •  脉冲阶段：10 ms - 1000 ms •  监视器：100:1 ± 5%, 50 Ω •  模块化设计

电快速脉冲群发生器完全符合 IEC 61000-4-4 标准，提供波形为 5 50 ns，最大频率为 1 MHz 的快速瞬态脉冲。可以通过按钮轻松选择符合标准 IEC 61000-4-4 的四个测试级别，也可以单独调整所有参数。

HILO test电快速脉冲群发生器Multi CE5

组合波发生器 PG 10-504 / 12-804 是一台组合的脉冲电流/脉冲电压发生器，对于高阻抗负载RL&gt;100W，可提供波形为 1.2 / 50µs 的标准脉冲电压，并且针对短路输出，提供标准脉冲电流，波形为 8 / 20µs。该发生器可以对组件和设备进行浪涌测试，电涌的电耦合到电缆屏蔽层，屏蔽外壳和机柜上，还可以测试电子设备和系统的电磁兼容性，EMC 免受脉冲和传导干扰。PG 10-504/804组合波形发生器/混合发生器 符合IEC 61000-4-5 •  测试电压，（开路条件）± 10 % 0.2 – 10 kV 0.2 – 12 kV •  电压波形 1.2 / 50 µs ± 30/20 % •  测试电流（短路条件）± 10 %  0.1 - 5.0 kA 0.1 - 6.0 kA •  电流波形 8 / 20 µs ± 20 % •  输出电压/电流的极性，可选 正极/负极/交替 •  最大存储能量  500 Joule 800 Joule •  最大充电电压的充电时间 &lt; 20s •  HV-输出：与地面隔离 HV-OUT, COM 组合波发生器完全符合 IEC 61000-4-5 和 IEEE 587标准，可提供波形为 1.2 / 50 µs 的标准脉冲电压和波形为 8/20 µs 的标准脉冲电流。内置的电容耦合-/去耦合网络可将组合波发生器的输出叠加到被测物的电源电压上。<h3 style="text-align:justify;text-indent:2em;">Multi CE5</h3>5KV雷击浪涌发生器 •测试电压：0.2 - 5.0 KV ± 10 % •脉冲波形：1.2 / 50 µs ± 20 %/8 / 20 µs ± 20% •输出电压/电流的极性可切换 •电源同步触发：0 - 359°, 步进 1° •波形监控功能：内置 •模块化设计 •内置耦合/去耦网络 组合波发生器完全符合 IEC 61000-4-5 和 IEEE 587 标准，可提供波形为 1.2 / 50 µs 的标准脉冲电压和波形为 8/20 µs 的标准脉冲电流。Multi CE77KV雷击浪涌发生器 •  测试电压：0.25 - 7.0 KV ± 10 % •  波形：1.2 / 50 µS ± 20 % •  测试电流：0.25 - 3.5 KA ± 10 % •  波形：8 / 20 µS ± 20% •  极性：正极/负极/交替 •  波形监控功能 •  最大充电电压的充电时间：&lt; 20 S •  HV 输出用于外部耦合设备 HV-OUT, 4 mm •  相位：0 - 359°, 步进 1° •  模块化设计

组合波发生器 PG 10-504 12-804 是一台组合的脉冲电流 脉冲电压发生器，对于高阻抗负载RL>100W，可提供波形为 1 2 50µs 的标准脉冲电压，并且针对短路输出，提供标准脉冲电流，波形为 8 20µs。

HILO test雷击浪涌发生器Multi CE5

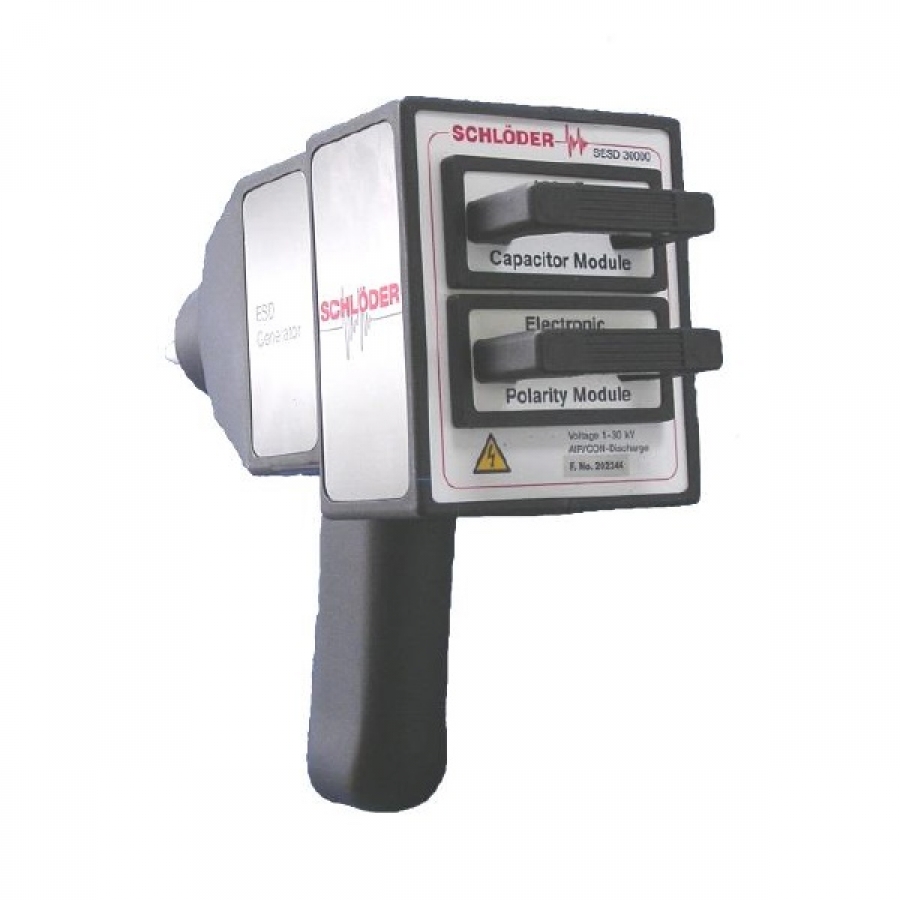

SESD 30000 放电电压16.5KV符合IEC 61000-4-2，ISO 1060530KV空气，接触放电电池或者市电供电放电网络更换极性，放电模式自动切换ESD 模拟器 SESD 30000 可用于 EMC 系统与安装测试，标准为 IEC / EN 61000-4-2 和 ISO 10605（汽车）。SESD 30000 的灵活设置允许根据不同的标准和客户定义进行进一步测试。

ESD 模拟器 SESD 30000 可用于 EMC 系统与安装测试，标准为 IEC EN 61000-4-2 和 ISO 10605（汽车）。SESD 30000 的灵活设置允许根据不同的标准和客户定义进行进一步测试。

HILO test ESD模拟器SESD30000

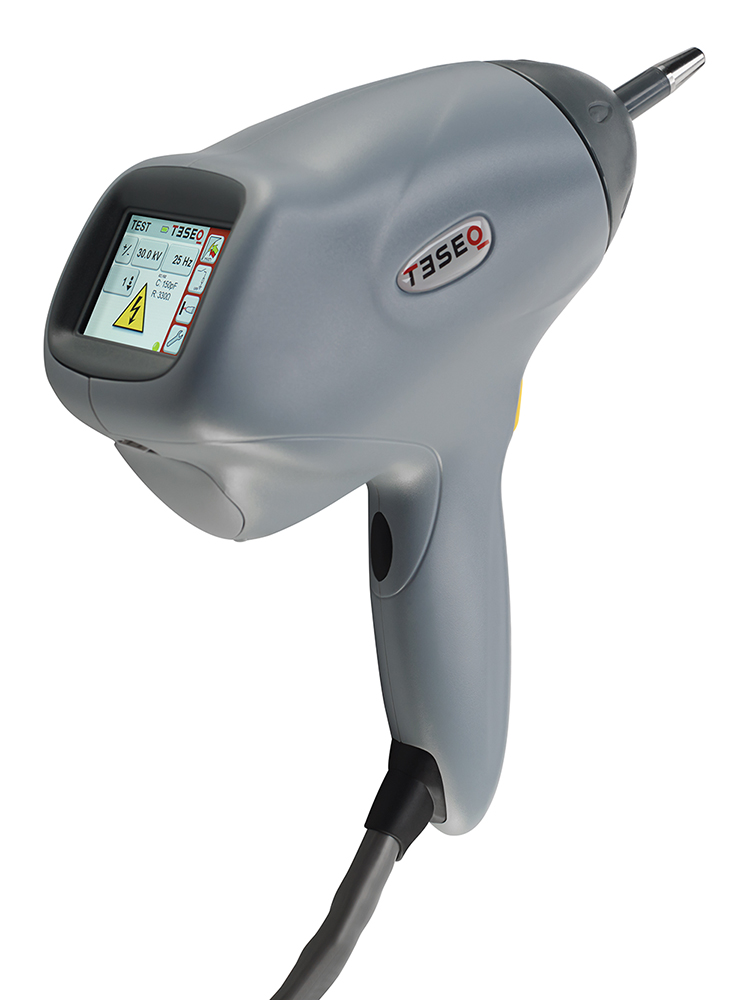

NSG438静电放电模拟器符合人体工学设计，具有先进功能。人性化的设计使您方便地将设备掌控于手，超大显示屏让完整的测试数据清楚的显示在用户面前。NSG438满足现有国际标准的要求，也支持未来标准的设定。超过20种的放电网络模块，NSG438能够满足当今任何汽车制造商对于生产标准的要求。该模拟器使用简单、方便，安全可靠。在参数设置范围内的任何设置(包括极性选择，自由调整的脉冲重复周期，计数器功能和放电检测)，都可在最高放电电压下使用。 触摸式面板带有拇指滚轮或参数设置键，能够根据用户选择的语言版本显示精确的功能及测试数据，为世界各地的用户提供方便、安全的操作。该模拟器具有可变阈值选择功能，能够进行准确的放电检测。在测试EUT的非导体表面(例如塑料外壳等)时，该检测功能可关闭。为IEC/EN61000-4-2和ISO10605标准预先编辑好的配置能够保证NSG438自动、准确地调用预先设定，并安装与标准相适应的放电网络，还能够持续显示实际RC值。固化安装的HV放电网络消除了电离和泄漏电流带来的影响。已选择好的RC元件组合将波形参数控制在容差范围内。 一体化的互锁系统让NSG438即使与其它测试仪器结合时，也能够方便、安全地装配和配置。系统自带的紧急停止开关可作为额外的安全和应急保护功能。按照ISO标准规定，在开始测量前，仪器必须要进行校准和功能检查，而NSG438内置了符合这一要求的ISO自校准功能，不需要再进行额外的校准和功能检查，可以节约大量的测试时间。 更多的特殊功能包括：为研发设计的自定义调整脉冲重复率功能，缩短测试时间的随机放电功能，和用于EUT放电的可选电荷去除器。     NSG438和其他相关附件包装于简便、牢固的携带式仪器箱内。

特测 NSG438 静电放电模拟器
• 技术参数
空气放电与接触放电最高可达30kV
符合各种标准的要求(IEC,ANSI,SAE,ISO)，自带ISO自校准程序，由高能电池组供电，接触面板显示控制，简易、迅速地更换放电网络模块
可调整的放电检测器

特测 NSG438 静电放电模拟器

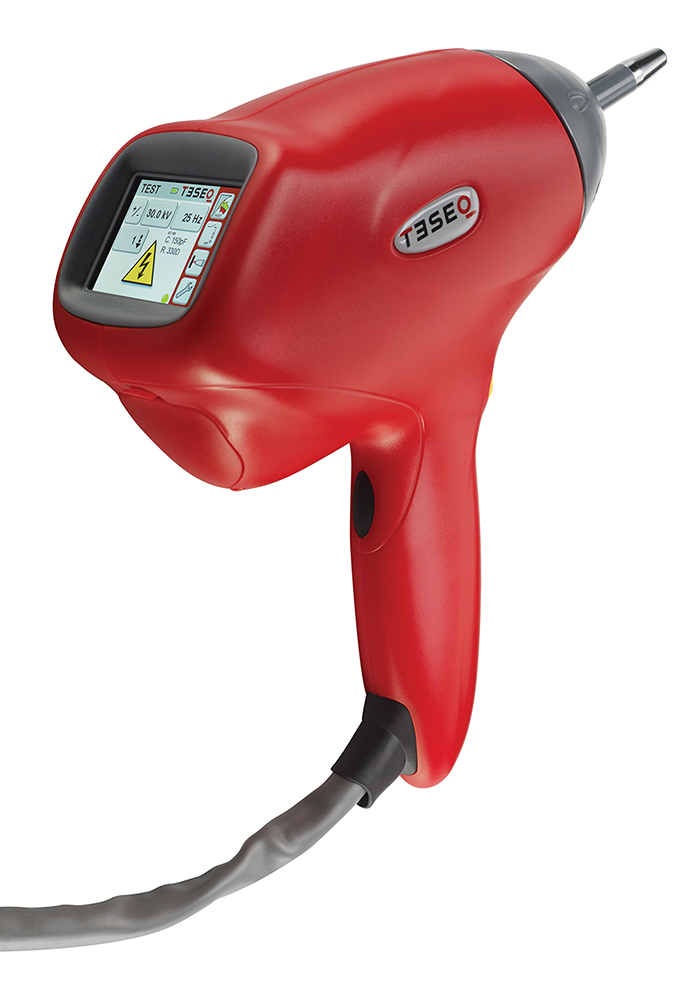

人机工程学设计和高级功能。NSG 437 ESD仿真器旨在舒适地坐在操作员手中，不断显示操作状态，并在明亮，清晰的彩色触摸屏上显示。 NSG 437全面满足几乎所有国际标准要求。基于60多个可选放电网络，NSG 437可以满足当今任何汽车制造商的标准。 该模拟器简单，方便且使用安全。整个参数设置范围包括极性选择，自由可调的脉冲重复，计数器功能和放电检测，最高可达到最大放电电压。 彩色触摸显示屏和用于参数输入的键盘以用户可选的语言显示精确的功能和测试数据，从而在全球范围内方便，安全地进行操作。该模拟器包含可变阈值选择，可进行准确的放电检测。当测试非导电表面（例如塑料外壳）的EUT时，可以关闭此检测功能。IEC 61000-4-2和ISO 10605的预编程设置可确保自动正确设置模拟器并安装适当的放电网络。始终显示实际的RC值。坚固的模制高压放电网络消除了电离和泄漏电流的影响。RC组件的精确调谐组合可确保波形参数在公差范围内。 参数值描述紧凑型ESD仿真器，具有基于微处理器的大型触摸屏LCD面板，内置HV继电器，用于接触放电，市电运行基本放电手枪，高压基本单元，电源适配器（100至250 VAC），放电网络150 pF / 330Ω，空气和接触放电尖端，接地电缆，用户手册脉冲网络网络150 pF / 330Ω（根据IEC / EN 61000-4-2和ISO 10605（包含）） 可选的ISO 10605网络330 pF / 330Ω150 pF / 2kΩ和 330 pF / 2kΩ 其他标准的RC网络范围： R = 0Ω至20kΩC = 50至2000 pF排出空气放电：200 V至30 kV（以100 V为步长） 接触放电：200 V至30 kV（以100 V为步长）放电技巧球和尖头符合IEC和特殊规定；可通过螺纹盖更换参数文字kV，精度优于±5％（稳定）放电检测仅空气放电：在单身人士的工作模式中，以kV符号反向显示，也以声学方式显示。阈值级别开/关。

特测 NSG 437 ESD静电枪
空气和接触放电至30 kV，彩色触摸屏控件，先进的电压保持功能，活动日志，轻量级版本，具有出色的测试性能，符合各种OEM和国际标准
轻松快速地互换排放网络，放电检测器
