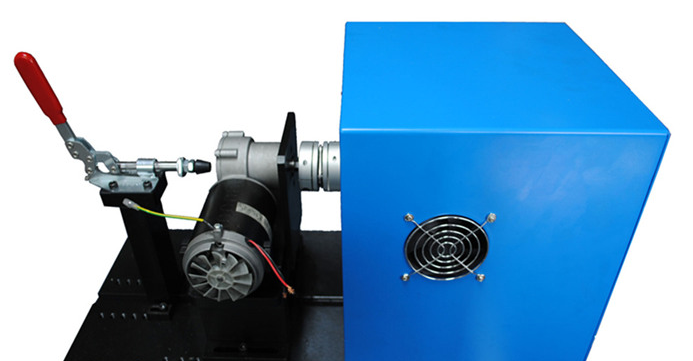

特性：顶级配置 Top-level configuration 美国原装进口磁滞测功机核心部件高精度转矩传感器 高性能32位内嵌式工业计算机 简便操作 Easy to operate 可调工装 操作人员不用培训、直接上岗中文触摸屏对话、方便快捷 不需另配电脑 不需配置制动器控制器不需要配置电参数仪 性能卓越 Excellent performance测量项目 Measurement items 完整的性能曲线测试 多(定)点性能测试,超限报警其它功能定制 应用广泛 Wide range of applications 直流电机的性能测试 单、三相交流电机的性能测试无刷电机的性能曲线 强大功能 Powerful functions 数百种型号存储功能、方便生产 所有数据图形均可存储、随时查看方便管理<div class="media-wrap image-wrap"><img src="http://www.zonben.com/Uploads/image/20210707/20210707163305_43291.png" alt=""/></div>

产品描述：本系列产品适用于实验室对电机性能的测试外，也可用于生产线电机产品的出厂检测。核心部件进口的磁滞测功机可以提供独立于转速的精确可调的扭力，能够测试电机从空载到堵转的全部性能曲线。在对电机进行空载、负载点的性能进行测试的同时，自动存储测试数据，方便各电机生产厂家的使用。

磁滞测功机

测功机

特性：顶级配置 Top-level configuration 美国原装进口磁粉测功机核心部件Hysteresis brake made in U.S.A高精度转矩传感器 High- accuracy sensor 高性能32位内嵌式工业计算机High-quality embedded computer operating system简便操作 Easy to operate可调工装 Adjustable motor fixture操作人员不用培训、直接上岗 Easy to use 中文触摸屏对话、方便快捷Touch- screen operating system不需另配电脑 No additional computer不需配置制动器控制器 Without dynamometer controller 不需要配置电参数仪 Without dynamometer controller 性能卓越 Excellent performance

产品描述：本系列产品用于检测装配减速箱后的低转速、大转矩的电机驱动产品，除适用于实验室对产品性能的测试外，也可用于生产线的产品出厂检测。核心部件进口的磁粉测功机可以提供独立于转速的精确可调的扭力，能够测试电机从空载到堵转的全部性能曲线。对电机进行空载、负载点的性能进行测试的同时，自动存储测试数据，方便各电机生产厂家的使用 This series of products integrate the moto

磁粉测功机

特性：顶级配置 Top-level configuration 美国原装进口磁滞测功机核心部件高精度转矩传感器 高性能32位内嵌式工业计算机 简便操作 Easy to operate 可调工装 操作人员不用培训、直接上岗中文触摸屏对话、方便快捷 不需另配电脑 不需配置制动器控制器不需要配置电参数仪 测量项目 Measurement items完整的性能曲线测试多(定)点性能测试,超限报警其它功能定制应用广泛 Wide range of applications直流电机的性能测试单、三相交流电机的性能测试无刷电机的性能曲线强大功能 Powerful functions数百种型号存储功能、方便生产所有数据图形均可存储、随时查看方便管理 <div class="media-wrap image-wrap"><img src="http://www.zonben.com/Uploads/image/20210706/20210706181926_51981.png" alt=""/></div> <div class="media-wrap image-wrap"><img src="http://www.zonben.com/Uploads/image/20210706/20210706181946_96000.png" alt=""/></div> <div class="media-wrap image-wrap"><img src="http://www.zonben.com/Uploads/image/20210706/20210706182012_82704.png" alt=""/></div><div class="media-wrap image-wrap"><img src="http://www.zonben.com/Uploads/image/20210707/20210707165835_15646.jpg" alt=""/></div>

产品描述：本系列产品除适用于实验室对无刷电机性能的测试外，也可用于生产线无刷电机产品的出厂检测。核心部件进口的测功机可以提供独立于转速的精确可调的扭力，能够测试电机从空载到堵转的全部性能曲线。在对电机进行空载、负载点的性能进行测试的同时，自动存储测试数据，方便各电机生产厂家的使用。 本产品与普通电机测功机相比，增加了无刷电机驱动控制器输出功率的测试，能够对无刷电机的效率单独进行测试。对无刷电机的性能和驱动

无刷电机性能测试仪

本产品属于非标定制，根据实际需要增加或删减测试项目。示例均为测试案例，并不代表系统仅限于此功能测试。系统由以高性能工业计算为核心，专用的订制的测试软件，配合高精度的数据采集及系统控制单元以及交流变频电机或伺服电机组成的负载单元、转矩传感器以及测试平元等组成。其中，数据采集及控制单元中，自主知识产权的FPGA和CPLD模块，负责测试过程中的电压、电流、转矩、转速和效率等数据的采集处理，同时控制被测电机的运行状态。测试案例包括：恒转矩、恒转速、转矩脉动、过载系统等测试，如下：<div class="media-wrap image-wrap"><img src="http://www.zonben.com/Uploads/image/20210707/20210707081054_39756.png" alt=""/></div> <div class="media-wrap image-wrap"><img src="http://www.zonben.com/Uploads/image/20210707/20210707081111_73146.png" alt=""/></div> <div class="media-wrap image-wrap"><img src="http://www.zonben.com/Uploads/image/20210707/20210707081154_53714.png" alt=""/></div>

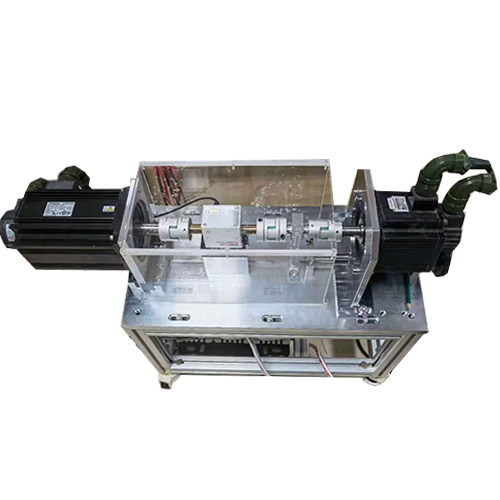

产品描述：本产品适用于对伺服电机的性能进行测试

伺服电机综合性能测试仪

特性：顶级配置 Top-level configuration高精度转矩控制核心部件 高性能32位内嵌式工业计算机瞬时性能数据的采集处理 简便操作 Easy to operate 可调工装 不需另配电脑 不需配置制动器控制器不需要配置电参数仪 测量项目 Measurement items完整的性能曲线测试多（定）点性能测试，超限报警其它功能定制强大功能 Powerful functions数百种型号存储功能、方便生产所有数据图形均可存储、随时查看方便管理操作人员不用培训、直接上岗中文触摸屏对话、方便快捷

产品描述：本系列产品用于检测汽车后窗的雨刮产品，可以测试产品在正、反运行过程中的各个负载点，实时测试产品的电压、电流、转矩、摆频、转向和偏转角度。除适用于实验室对产品性能的测试外，也可用于生产线的产品出厂检测。可以提供独立于转速的精确可调的扭力，能够测试电机从空载到堵转的全部性能曲线。对电机进行空载、负载点的性能进行测试的同时，自动存储测试数据，方便各电机生产厂家和汽车配套厂商的使用。

汽车后刮测试仪

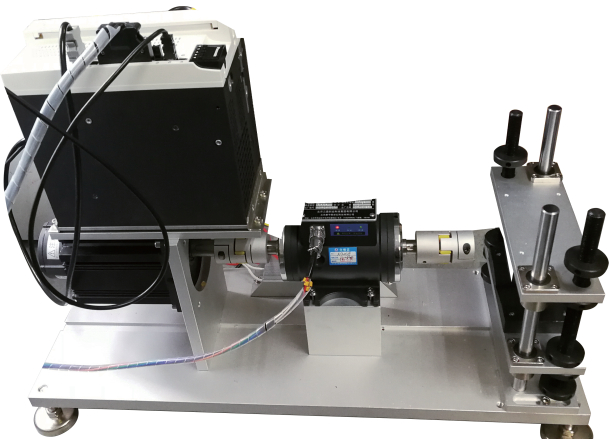

特性： 顶级配置原装进口伺服电机德国或日本原装进口转矩、转速传感器高性能32位内嵌式工业计算机性能卓越转矩范围0.01-30Nm转速范围0-2000转/分直流电流 0-200A直流电压 0-300V脉冲频率 1-500KHZ正反转测量动态特性牵入转矩曲线（PULL  IN）牵出转矩曲线(PULL  OUT)保持力矩(HOLDING  TORQUE)静态特性磁阻力矩（DETENT TORQUE）矩角特性（ANGLE-TORQUE CHARACTERISTICS）响应特性（STEP-RESPONSE CHARACTERISTICS）简便操作三维可调工装(选配)操作人员不用培训、直接上岗中文触摸屏对话、方便快捷、以人为本强大功能数百种型号存储功能、方便生产所有数据图形均可存储、随时查看方便管理通用经济价格为同类进口产品的三分之一体积为同类产品的三分之一不需另配电脑不需配置转矩控制器、电参数仪和转矩转速测试仪

产品描述：本系列产品适用于实验室对步进电机性能的测试外，也可用于生产线对步进电机产品的出厂检测。对拖系统采用进口的伺服电机可以提供独立于转速的精确可调的扭力，能够测试步进电机的全部性能曲线。在对电机进行性能进行测试的同时，自动存储测试数据，方便各电机生产厂家的使用。

步进电机测试仪

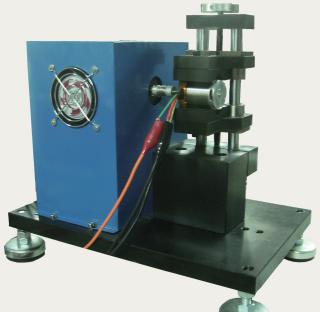

本产品属于磁滞测功机系列检测范围电压：0~10~100伏特  精度0.1%电流：0~0.01~0.1~1.0~10安培   精度0.1%转矩：0~20mNm  精度：0.2%转速：0~25000转/分  精度0.1%

产品描述：本产品专门针对转矩在20mNm以下微型电机的性能进行测试，采用实际加载的方法，对电机的性能指标进行测试，包括：电压、电流、输入功率、转矩、转速、输出功率和效率

微型直流电机测功机

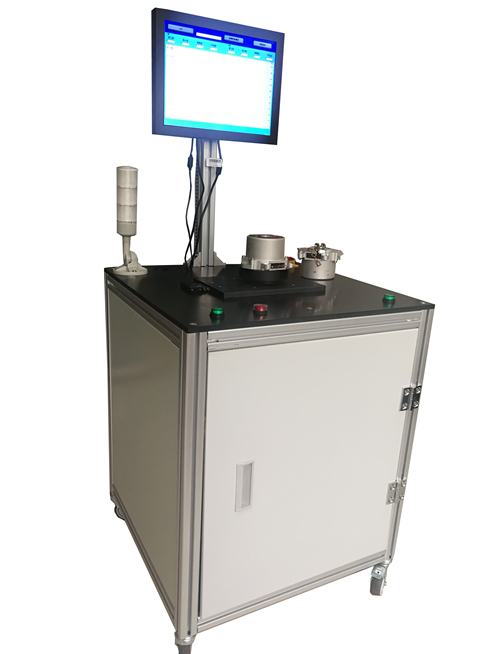

系统组成高性能32位内嵌式工业计算机专业、专用成熟操作软件触摸屏、液晶操作系统高精度专业、专用电量处理模块高精度转矩传感器高精度防错、防抖抗干扰专用工装测试功能测量电机每一齿（槽）的力矩大小绘出电机所有齿（槽）的力矩大小数值曲线比较不同电机产品的齿（槽）力矩的数值存储多个被测产品的数据超限值自动声光报警测试范围转矩范围：0~10～20～50～100mNm  精度0.2%转速范围：0～5～10～20转/分 无齿（槽）转矩伺服驱动系统（进口）

COGGING TORQUE是对电机本身特性的一个描述，有很多的中文译法，比如齿槽转矩、定位转矩、齿形转矩和磁阻转矩等。它的大小只和电机本身的结构、材料和制造工艺有关，反映的是电机内在特性，在直流电机、步进电机、无刷电机和伺服电机的性能指标上，均有限制和要求。它的存在，会对电机的振动、噪声和控制产生影响。电机的制造过程中，可以通过各种工艺手段来减小它的数值，但不能消除它的存在进行测试的同时，自动存

电机齿槽转矩测试系统

本产品属于非标定制，根据实际需要增加或删减测试项目。示例均为测试案例，并不代表系统仅限于此功能测试。系统由以高性能工业计算为核心，专用的订制的测试软件，配合高精度的数据采集及系统控制单元以及交流变频电机或伺服电机组成的负载单元、转矩传感器以及测试平元等组成。其中，数据采集及控制单元中，自主知识产权的FPGA和CPLD模块，负责测试过程中的电压、电流、转矩、转速和效率等数据的采集处理，同时控制被测电机的运行状态。测试案例包括：恒转矩、恒转速、转矩脉动、过载系统等测试，如下：<div class="media-wrap image-wrap"><img src="https://api.szbrainp.com/static/uploads/files/2023/11/16/2/eAUNcqzpDoOIcJYw.png"/></div><div class="media-wrap image-wrap"><img src="https://api.szbrainp.com/static/uploads/files/2023/11/16/2/zCpjRRGpIExJNOJT.png"/></div><div class="media-wrap image-wrap"><img src="https://api.szbrainp.com/static/uploads/files/2023/11/16/2/trqpIbLsRgwISDLw.png"/></div>

本产品适用于对伺服电机的性能各项参数进行测试

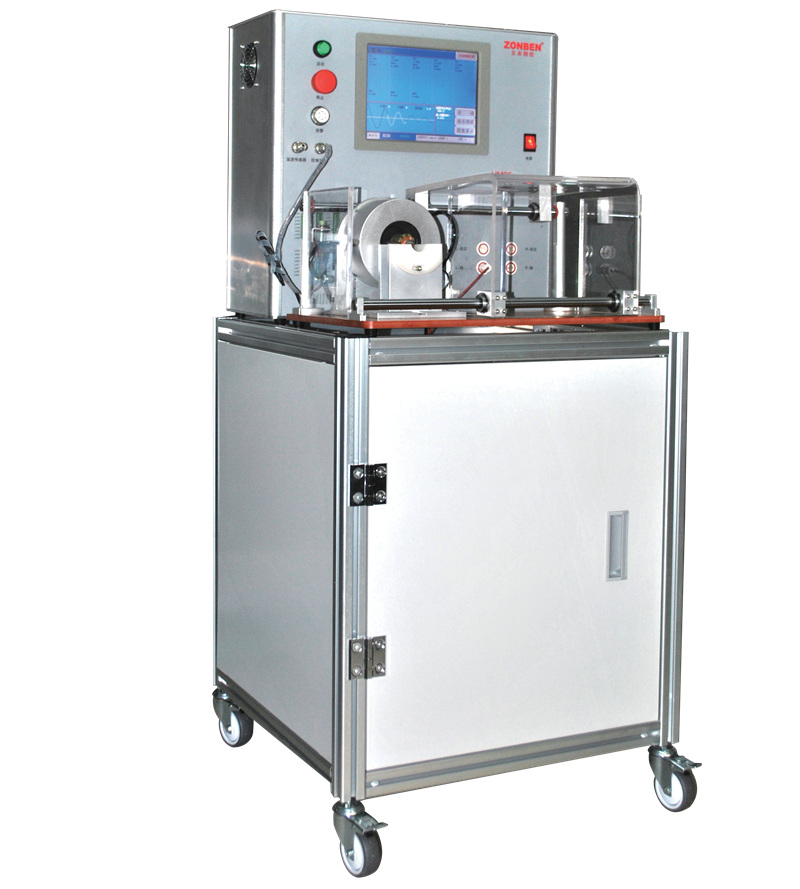

测量项目 1、绕组直流电阻电枢转子换向器相邻片间及对角直流电阻的测量，范围: 0.001～0.01～0.1～1～10～100～500欧姆，精度: ±0.5% 2.焊接电阻电枢转子换向器沟（槽）与转子绕组的焊接质量的检测，测量范围: 0.001～99毫欧姆，精度：±10微欧姆 3.绕组匝间绝缘电枢转子绕组中各导线之间的绝缘状况的检测，冲击电压500～3000 伏特 ，判断方式：任意间隔的自动识别 4.绝缘电阻绕组与铁芯（轴）之间在特定条件下的直流电阻的检测，范围：0~500兆欧姆，施加直流电压：0~3000伏特，精度±5% 5.工频耐压电枢转子绕组与铁芯及铁芯与轴之间的工频泄漏电流的测量，范围；0~20毫安，工频耐压0~3000~5000伏特，精度±5% 焊接电阻测量方法：十线制平衡法的直接测量

产品描述：本产品适用于有刷电机的电枢转子的综合电气性能的检测，可以在线实现对电枢转子生产过程的产品质量进行监控， 完全杜绝换向器点焊不良、绕组匝间短路、绕组绝缘不良等产品缺陷，能够帮助电机生产厂商提升产品的可靠性和一致性。

电枢转子综合测试仪

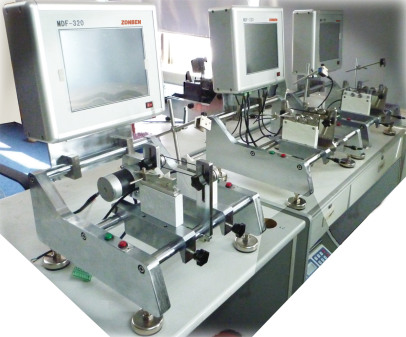

特性Characteristics卓越性能 Excellent performance以高精度应用为目标，使用先进的部件做核心，将采集的所有信号数字化，采用全新开发的数字信号处理算法，大大增强抗干扰性，确保了测量的高精确性，而使用传统方法很难做到这一点。Aims in high precision, accompanied with advanced parts, the product process the data sampled with newly developed digital signal processing method, which reduces interference and ensures high accuracy of measurement, while the traditional measurement is not capable to provide. ·高再现性，0.1mg·Accurate reconstruction, 0.1mg·高稳定性，重复测试误差最小可达1mg·Highly stability, minimum repeating measurement inaccuracy reduced to 1mg·高速度，测试时间小于3秒·Fast speed, measurement done within 3 seconds 操作简便 Easy operating以提升生产效率为目标，精心设计友好的人机界面，直接明了，简单化操作步骤。To increase productivity, the friendly designed interface makes it easy to operate the machine and reduces procedures.·数字显示＋图形显示不平衡量大小和相位·Unbalanced variables displayed numerally and graphically·中(英)文对话，触摸屏操作·Chinese (English) dialog with touch screen technology help to operate·操作人员可直接上岗·Operators can quickly master and operate immediately 功能强大Powerful functions·数百种型号存储功能，直接调取,方便生产·Hundreds of type available in storage, importable and easy for production·校正模块，三步轻松完成·Correction module, correction can be done within three steps·切换工件型号，无需重新校正·No need to re-correct when switching from one type of parts to another 配置灵活Flexible configuration·体积小，便于生产调整·Small in size, easy for rearrangement·单次 / 连续模式切换测量·Single/continuous modes of measurement·加料 / 去料选择·Add/delete material choices 技术参数 Technical data MDF310   MDF320  MDF350工件质量范围(Kg)  Rotor weight                       0.01-0.4     0.1-2     1.6-8工件最大直径(mm) Maximum rotor diameter                40        80       120两支承间距离(mm) Bearing distance                   10-80      30-300   30-400支承轴径范围(mm) Journal diameter                    1-8        2-22     5-30平衡转速(rpm) Balancing speed                      800-4000   800-2500  800-2500不平衡量最小显示(mg)   Min. display of unbalance amount    0.1           0.1       0.1最小可达剩余不平衡度(emar)(gmm/kg)                    0.1           0.1       0.1Min. achievable residual unbalance amount不平衡量减低率(Urr) Unbalance reduction ratio(Urr)       90%         90%       90%尺寸(mm) Dimension           350×400×550  350×400×550   480×400×550电源 Power supply                          220V 50/60Hz重量(Kg) Weight                           30           35         45

产品描述：本产品采用硬支承结构，根据GB/T 4201-2006/ISO2953:1999全新开发先进的MDF测量系统，带来高精度、高效率的卓越平衡技术，精致的一体化设计让您感受科技创新带来的完美体验。 The product take a hard-bearing structure，provides advanced measure system accordance to GB/T 4201-20
