<h3 style="text-align:start;text-indent:2em;"><strong>高速的DAQ &amp; 超长存储的示波器</strong></h3><h4 style="text-align:start;text-indent:2em;"><strong>新型高速模块和10Gbps以太网</strong></h4><h5 style="text-align:start;text-indent:2em;"><strong>200MS/s 14-Bit绝缘模块</strong></h5><p style="text-align:start;text-indent:2em;">精确捕获变频器的开关波形和电源周围的高频干扰噪声。</p><ul><li>高达1000V绝缘输入</li><li>ADC分辨率14-Bit</li><li>40MHz宽带</li><li>长达20秒连续采集</li></ul><h5 style="text-align:start;text-indent:2em;"><strong>10GE数据传输（/C60选件） </strong></h5><p style="text-align:start;text-indent:2em;">使用10Gbps以太网，可以在PC上实时存储高达10MS/s的数据。 SFP+模块、光纤线和PC软件IS8000可用于数据传输。 <em>*请使用市售SFP+模块和10GE光纤线。</em></p><p style="text-align:start;text-indent:2em;"> </p><h3 style="text-align:start;text-indent:2em;"><strong>多功能集成测量</strong></h3><h4 style="text-align:start;text-indent:2em;"><strong>多单元和仪器同步测量</strong></h4><h5 style="text-align:start;text-indent:2em;"><strong>高达160CH的多单元同步（/C50选件）</strong></h5><p style="text-align:start;text-indent:2em;">通过光纤线将最多把4台从机连接到一台主机上，可以将通道数扩展到160个。通过主机同步从机的方式，开始/停止、触发和按采样时钟采集。</p><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="DL950 ScopeCorder Multi Unit Synchronization | Yokogawa Test&amp;Measurement" src="https://cdn.tmi.yokogawa.com/16/8883/tabs/CN_DL950_01.png" width="501px" height="383px" style="width:501px;height:383px"/></div><p></p><h5 style="text-align:start;text-indent:2em;"><strong>IEEE1588*/IRIG和GPS时间同步（/C35，/C40选件）</strong></h5><p style="text-align:start;text-indent:2em;">使用IEEE1588信号进行时间同步。通过/C40选件， DL950可以输出IEEE1588主信号。也可以使用IRIG和GPIB进行时间同步（/C35选件）。</p><p style="text-align:start;text-indent:2em;"> </p><h3 style="text-align:start;text-indent:2em;"><strong>应用向导式菜单</strong></h3><h4 style="text-align:start;text-indent:2em;"><strong>轻松执行常用的测量应用</strong></h4><p style="text-align:start;text-indent:2em;">触摸任意应用图标，就会出现图像化设置屏幕。在测量前按照向导逐屏设置，操作更直观。</p><h4 style="text-align:start;text-indent:2em;"><strong>电机和变频器测试</strong></h4><h5 style="text-align:start;text-indent:2em;"></h5><div class="media-wrap image-wrap float-left" style="float:left"><img class="media-wrap image-wrap float-left" alt="DL950 ScopeCorder Power and Harmonics Analysis | Yokogawa Test&amp;Measurement" src="https://cdn.tmi.yokogawa.com/16/8883/tabs/DL950%20ScopeCorder%20Power%20and%20Harmonics%20Analysis%20Yokogawa%20Test%20Measurement.png" width="50px" height="49px" style="width:50px;height:49px"/></div><p><strong>功率和谐波分析（/G05选件）</strong></p><p style="text-align:start;text-indent:2em;">只需要一台DL950就可以评估一个由电池驱动的电机系统，如电动车。 DL950测量变频器的输入和输出功率计算出转换效率，在捕获电机转速和扭矩机械变化的同时，分析外部干扰引起的谐波影响。</p><h5 style="text-align:start;text-indent:2em;"></h5><div class="media-wrap image-wrap float-left" style="float:left"><img class="media-wrap image-wrap float-left" alt="DL950 ScopeCorder Encoder Rotary Angle | Yokogawa Test&amp;Measurement" src="https://cdn.tmi.yokogawa.com/16/8883/tabs/DL950%20ScopeCorder%20Encoder%20Rotary%20Angle%20Yokogawa%20Test%20Measurement.png" width="50px" height="50px" style="width:50px;height:50px"/></div><p><strong>编码器旋转角度（/G03或/G05选件）</strong></p><p style="text-align:start;text-indent:2em;">DL950可以根据编码器输出的脉冲计算旋转角度，并将旋转角度的趋势显示为波形。可以同时观察和检查旋转角度及其控制信号是否异常。</p><h4 style="text-align:start;text-indent:2em;"><strong>长时间数据记录</strong></h4><h5 style="text-align:start;text-indent:2em;"></h5><div class="media-wrap image-wrap float-left" style="float:left"><img class="media-wrap image-wrap float-left" alt="DL950 ScopeCorder Dual Capture Function | Yokogawa Test&amp;Measurement" src="https://cdn.tmi.yokogawa.com/16/8883/tabs/DL950%20ScopeCorder%20Dual%20Capture%20Function%20Yokogawa%20Test%20Measurement.png" width="50px" height="50px" style="width:50px;height:50px"/></div><p><strong>双捕获功能</strong></p><p style="text-align:start;text-indent:2em;">对于耐久性测试，即使在监测低速数据时，也需要高速采样率捕获瞬态现象，从而将长期趋势可视化。双捕获功能可使用两种不同的采样率同时记录与捕捉，以独特的方式解决了这些矛盾的要求。</p><h4 style="text-align:start;text-indent:2em;"><strong>物理现象分析</strong></h4><h5 style="text-align:start;text-indent:2em;"></h5><div class="media-wrap image-wrap float-left" style="float:left"><img class="media-wrap image-wrap float-left" alt="DL950 ScopeCorder Strain Gauge Transducer Measurement | Yokogawa Test&amp;Measurement" src="https://cdn.tmi.yokogawa.com/16/8883/tabs/DL950%20ScopeCorder%20Strain%20Gauge%20Transducer%20Measurement%20Yokogawa%20Test%20Measurement.png" width="50px" height="50px" style="width:50px;height:50px"/></div><p><strong>应变规测量（/G03或/G05选件）</strong></p><p style="text-align:start;text-indent:2em;">通过连接应变规式传感器（如负荷传感器或扭矩传感器）可测量负载、压力和加速度。此功能无需繁杂的校准值，自动计算转换并可以轻松设置。</p><h4 style="text-align:start;text-indent:2em;"><strong>电源线路分析</strong></h4><h5 style="text-align:start;text-indent:2em;"></h5><div class="media-wrap image-wrap float-left" style="float:left"><img class="media-wrap image-wrap float-left" alt="DL950 ScopeCorder Power Line Abnormality Detection | Yokogawa Test&amp;Measurement" src="https://cdn.tmi.yokogawa.com/16/8883/tabs/DL950%20ScopeCorder%20Power%20Line%20Abnormality%20Detection%20Yokogawa%20Test%20Measurement.png" width="50px" height="49px" style="width:50px;height:49px"/></div><p><strong>电源线路异常检测（波形窗口触发）</strong></p><p style="text-align:start;text-indent:2em;">用于检测频率波动、电压下降和其他普通触发难以检测的现象的特殊触发。此触发还可用于检测典型的电源问题，如瞬时掉电、骤降和浪涌。</p>

为了实现低碳社会，消除对化石燃料的需求，实现联合国可持续发展的全球目标，新的可再生能源与交通运输、家用工业电器的节能技术开发迫在眉睫。
为了最大限度减少能量损失，优化设计效率，工程师们需要详细了解产品的电气和机械行为。 DL950示波记录仪可捕获并分析各种电子、物理传感器信号和串行总线。它是一个独特的组合，高采样率，可在长期记录的同时查看细节。
DL950将成为用户实验室中最有价值的仪器之一。

示波记录仪 DL950

YOKOGAWA横河示波记录仪

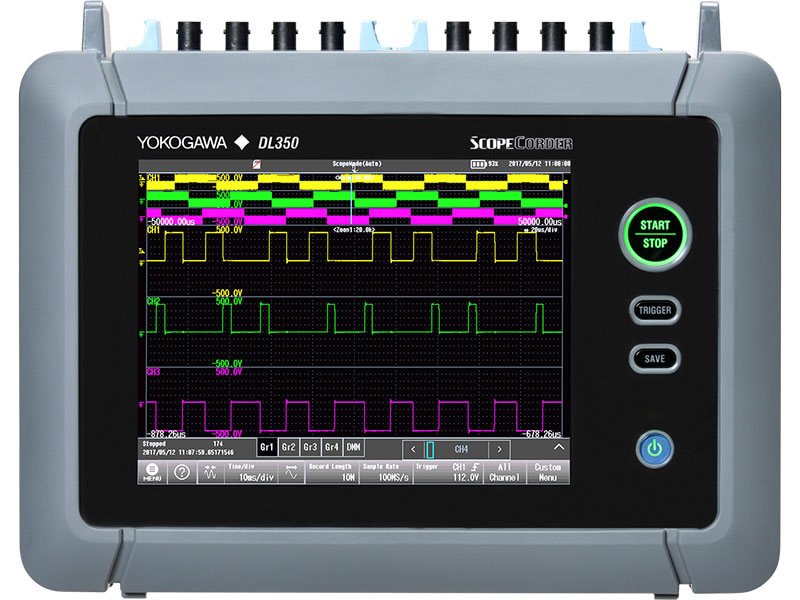

<h3 style="text-align:start;text-indent:2em;">在电池供电的小型主机内实现最多8通道高速绝缘记录</h3><ul><li>A4 大小紧凑型主机</li><li>同步绝缘输入最多8通道 (1MS/s)或4通道(100MS/s)<br/>扫描输入最多32通道(10kS/s)或16通道 (20kS/s)</li><li>AC/DC/电池供电</li></ul><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="CN Product DL350 01" title="CN Product DL350 01" src="https://cdn.tmi.yokogawa.com/16/260/tabs/63027b7dd7bc9d877580e777a0ec461bba1b82e3.jpg" width="550px" height="157px" style="width:550px;height:157px"/></div><p></p><h3 style="text-align:start;text-indent:2em;">超强的抗噪抗振性能</h3><p style="text-align:start;text-indent:2em;"><strong>这样一台便携工具就能实现灵活记录</strong></p><ul><li>从18种输入模块中选择所需模块，兼容其它示波记录仪</li><li>抗振设计</li><li>超强抗扰度</li><li>恶劣环境下安全可靠地记录数据</li></ul><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="DL350 Noise And Vibration Proof" title="DL350 Noise And Vibration Proof" src="https://cdn.tmi.yokogawa.com/16/260/tabs/83cb1156ac3243020913aff20548d836b56b3c80.png" width="550px" height="137px" style="width:550px;height:137px"/></div><p></p><p style="text-align:start;text-indent:2em;"><strong>抗振</strong></p><p style="text-align:start;text-indent:2em;">用于汽车行驶测试或现场维护的仪器必须能够执行可靠测量。 DL350采用了铝质内框，并使用了外部橡胶缓冲包边，符合针对抗车载冲击和振动的日本JIS D1601标准。</p><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="CN Product DL350 02" title="CN Product DL350 02" src="https://cdn.tmi.yokogawa.com/16/260/tabs/7fdce0ea359053f21d384d7d9529ed30175dfddb.jpg" width="450px" height="192px" style="width:450px;height:192px"/></div><p></p><p style="text-align:start;text-indent:2em;"><strong>冰点温度下工作</strong></p><p style="text-align:start;text-indent:2em;">即使使用了可充电电池， DL350也能在0~45°C的温度范围内工作。 DL350完美的将高质量实验室测量带入到了恶劣的现场环境中。</p><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="CN Product DL350 03" title="CN Product DL350 03" src="https://cdn.tmi.yokogawa.com/16/260/tabs/d40106fe8cc79a73ac96a52aa94f9032799c21de.jpg" width="450px" height="162px" style="width:450px;height:162px"/></div><p></p><h3 style="text-align:start;text-indent:2em;">使用大内存和直接记录到SD卡中，实现高速与长期记录</h3><ul><li>每个模块内存最多100M点</li><li>SD卡最长可连续记录50天</li></ul><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="CN Product DL350 04" title="CN Product DL350 04" src="https://cdn.tmi.yokogawa.com/16/260/tabs/d4d117aadd50d4bb147f6256545a0c9cff09ac7a.jpg" width="550px" height="144px" style="width:550px;height:144px"/></div><p></p><h3 style="text-align:start;text-indent:2em;">易于现场使用</h3><ul><li>8.4英寸触摸屏，操作直观</li><li>两种操作模式选择，更加灵活</li><li>“ DL350辅助软件”协助配置设置和现场备份数据</li></ul><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="CN Product DL350 05" title="CN Product DL350 05" src="https://cdn.tmi.yokogawa.com/16/260/tabs/521e24c3414536bc623e12e1edc4751941557715.jpg" width="550px" height="176px" style="width:550px;height:176px"/></div><p></p><h3 style="text-align:start;text-indent:2em;">不只是测试工具</h3><p style="text-align:start;text-indent:2em;">当您离开实验室或办公室外出工作时，您需要DL350这样一台集成了所有测量和记录功能的便携式仪器。无论高速观测或长期记录、还是“快速而简单”或高级复杂的设置， DL350都能够灵活地满足您的需求。</p><p style="text-align:start;text-indent:2em;"><strong>完整独立的信号调理</strong></p><p style="text-align:start;text-indent:2em;">无论是直接的高精度电压测量，或者是来自电流探头、温度传感器、应变片、加速度传感器和串行总线的混合信号， DL350都可以在无需额外接线盒或电缆的情况下对它们进行处理。</p><p style="text-align:start;text-indent:2em;">DL350带有2个插槽，可插入18种不同类型的用户可插拔输入模块，提供超强输入能力。举例来说，这意味用户在使用4路绝缘16位电压输入模块以1MS/s进行测试时，还能够同时测量16路温度信号或2路独立CAN或LIN总线信号(每路包含30个信号)。更换模块后能够以100MS/s的速度(12位精度及1kV绝缘)进行测量。与此同时还有16路内置逻辑输入；更换为一个数字输入模块则会增加更多逻辑输入。使用带RMS功能的模块，或在记录完成后使用一个运算通道，则可以像DMM一样对AC信号进行测量。</p><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="DL350 Contained Signal Conditioning" title="DL350 Contained Signal Conditioning" src="https://cdn.tmi.yokogawa.com/16/260/tabs/0e23150581ba841ce4208970733cc39576529b94.png" width="550px" height="455px" style="width:550px;height:455px"/></div><p></p><h3 style="text-align:start;text-indent:2em;">可用作数据采集系统或大内存示波器</h3><p style="text-align:start;text-indent:2em;">SD卡可直接记录每模块最多5G点的数据。这表示DL350可连续记录长达50天。对于高速信号，可使用多达每模块100M点的内存来捕获快速瞬变。这比其它便携式示波器或测试工具要高出10000倍，这样就能够以更高的采样速率获取信号，或者能够捕获更长时间的信号。</p><h3 style="text-align:start;text-indent:2em;">精确测量快速变化波形</h3><p style="text-align:start;text-indent:2em;">作为众多便携式测量仪器中的一款独特产品， DL350可以使用一种高分辨率高速采样模块。这样就能单独提供绝缘12位100MS/s输入，可以精确测量并记录叠加在慢变信号上的瞬态波形。例如变频器输出中出现的瞬变、或者控制信号的边沿，这些都是传统手持测试工具无法胜任的。</p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="DL350 Switching Waveform" title="DL350 Switching Waveform" src="https://cdn.tmi.yokogawa.com/16/260/tabs/b83851002328e5a1bd72572bcbf209f5733854f3.png" width="550px" height="267px" style="width:550px;height:267px"/></div><p></p><p align="center">变频器门极信号波形(20kHz)</p><p>左图显示了以100MS/s(720211模块)采样率测量的波形。此采样率足够高，能够精确重构信号，与右侧使用1MS/s采样率进行测量相比能获得更为精确的测量结果</p><h3 style="text-align:start;text-indent:2em;">综合测试轻而易举</h3><p style="text-align:start;text-indent:2em;"><strong>全面而灵活地记录</strong></p><p style="text-align:start;text-indent:2em;">相对于长存储示波器，更熟悉图表记录仪的客户来说， DL350可以让他们方便地选择操作模式。记录仪模式非常适合特定时段和指定了采样间隔的长期连续记录。此模式中可以使用设置向导，在整个设置过程中快速指导操作人员。</p><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="DL350 Recording Flexibility" title="DL350 Recording Flexibility" src="https://cdn.tmi.yokogawa.com/16/260/tabs/d114c10e78536cf175488cca63e0357cb846ae82.png" width="550px" height="414px" style="width:550px;height:414px"/></div><p></p><p style="text-align:start;text-indent:2em;">示波器模式可以让DL350像示波器那样使用，并具有全部相应的优势如全面的触发和内存的灵活使用。使用历史存储可以让多达1000个独立触发捕捉到的数据保存在内存中，并在事后进行查看。由此就可以仔细分析异常情况的原因和影响，如同翻阅相册一样简单。</p><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="DL350 Recodring Flexibility 2" title="DL350 Recodring Flexibility 2" src="https://cdn.tmi.yokogawa.com/16/260/tabs/4eec6e684f0083d55c517cf516d18567ef85ebfb.png" width="550px" height="412px" style="width:550px;height:412px"/></div><p></p><p style="text-align:start;text-indent:2em;"><strong>直观操作</strong></p><p style="text-align:start;text-indent:2em;">为了提供出色的抗噪声性能， DL350采用了一块8.4英寸电阻式触摸屏。在最恶劣的电噪声的环境中如电机和变频器等环境， DL350在保持测量精度的同时，还可以通过使用带手套的手指或手写笔来操作该仪器。</p><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="DL350 Intuitive Operation" title="DL350 Intuitive Operation" src="https://cdn.tmi.yokogawa.com/16/260/tabs/1cbd0c650ec9d48772aad1ba1da9c5a01865bc4a.png" width="500px" height="409px" style="width:500px;height:409px"/></div><p></p><p style="text-align:start;text-indent:2em;">即使背光被关闭并且触摸屏未激活，用户也依然可以操作START/STOP、手动触发和数据保存按键。针对那些对最新测量仪器不熟悉的用户，此仪器还能通过内置功能说明手册为他们提供快捷帮助。</p><p style="text-align:start;text-indent:2em;"><strong>多种触发用于故障查询</strong></p><p style="text-align:start;text-indent:2em;">用户可以选择简单的电平触发，或者使用如脉宽、波形周期和多通道组合等增强触发。例如，波形窗口触发适用于AC供电监视，可以让电压骤降、浪涌、尖峰、相移或掉电很容易被捕获到(适用于40 ~ 1000Hz波形)。</p><p style="text-align:start;text-indent:2em;">可以将DL350置于无人值守状态下，让其自动保存波形到一个文件中，或者在有触发时发送一封通知邮件。</p><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="CN Product DL350 07" title="CN Product DL350 07" src="https://cdn.tmi.yokogawa.com/16/260/tabs/cb8595c1e2cf166e1944413d8aaa7b74a7f5a45e.jpg" width="500px" height="249px" style="width:500px;height:249px"/></div><p></p><p style="text-align:start;text-indent:2em;"><strong>外部采样时钟和触发</strong></p><p style="text-align:start;text-indent:2em;">DL350首先是一个现场工具，但它依然能够提供您所期望的实验室仪器的功能。采样时钟、触发和开始/结束控制都可以采用外部信号。例如可以将一个旋转角度编码器或分度轮用作采样时钟，来分析发动机转动和性能。</p><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="CN Product DL350 08" title="CN Product DL350 08" src="https://cdn.tmi.yokogawa.com/16/260/tabs/429ece8f732eabadfd21ce679342412208f50603.jpg" width="500px" height="210px" style="width:500px;height:210px"/></div><p></p><h3 style="text-align:start;text-indent:2em;">技术说明</h3><p style="text-align:start;text-indent:2em;">DL350示波记录仪中使用的输入模块与DL850E和DL850EV示波记录仪以及SL1000兼容。 DL350继承了30多年来满足机电系统测量需求进行技术开发的承诺。</p><p style="text-align:start;text-indent:2em;"><strong>isoPROTM – 开创性测量技术</strong></p><p style="text-align:start;text-indent:2em;">输入模块采用了横河的 isoPRO™ 技术，此技术能够提供最高速度下行业领先的绝缘性能。 isoPRO™核心技术在设计时充分考虑到了节能应用，提供了各种所需性能用来开发在高压、大电流和高频率下工作的高效变频器。</p><p style="text-align:start;text-indent:2em;">光纤的使用实现了高速数据传输和高压绝缘。</p><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="DL350 IsoPro" title="DL350 IsoPro" src="https://cdn.tmi.yokogawa.com/16/260/tabs/a88166a7650dc64442c85f342f8f8d3052c6f702.png" width="450px" height="285px" style="width:450px;height:285px"/></div><p></p><p style="text-align:start;text-indent:2em;"><strong>更高的电压等级和更好的CMMR</strong></p><p style="text-align:start;text-indent:2em;">720268高压输入模块</p><p style="text-align:start;text-indent:2em;">这款新的高压、高分辨率、 1MS/s 16位绝缘模块(型号720268)也可以直接进行RMS测量，提升了采样率(1MS/s)并改进了最大输入电压(1000Vrms)。</p><p style="text-align:start;text-indent:2em;">通常情况下，为了在小封装中实现高绝缘性能，就需要提高输入阻抗并降低内部电路的电压。但输入阻抗的增加会导致共模抑制比(CMRR)和测量精度的降低。</p><p style="text-align:start;text-indent:2em;">得益于本模块中的新型数字绝缘器，可以在不增加尺寸的情况下获取高压输入信号。这样就可以保持高绝缘性能而不影响CMRR。</p><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="DL350 High Voltage Module" title="DL350 High Voltage Module" src="https://cdn.tmi.yokogawa.com/16/260/tabs/7e171d1c45dbe641f69ce0ae2fd897288d1982f8.png" width="450px" height="137px" style="width:450px;height:137px"/></div><p></p><h3 style="text-align:start;text-indent:2em;">保持研发和维护中测量结果的一致性</h3><p style="text-align:start;text-indent:2em;">通常在研发实验室和现场会使用各种尺寸和功能的不同测量仪器。由于精度、抗扰度和其它特性的不同，工程师很难进行关联。</p><p style="text-align:start;text-indent:2em;">DL350的插拔模块与高端示波记录仪机型DL850E和DL850EV的模块通用*。通过在产品设计、验证和现场维护中使用通用*模块，可以获得一致的高质量测量。</p><p style="text-align:start;text-indent:2em;">*特例除外</p><p style="text-align:center;text-indent:2em;"></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="CN Product DL350 09" title="CN Product DL350 09" src="https://cdn.tmi.yokogawa.com/16/260/tabs/4c7e07c0270caa460ff879485d98d7c13d068e78.jpg" width="550px" height="282px" style="width:550px;height:282px"/></div><p></p><p style="text-align:start;text-indent:2em;"><strong>丰富的模块选择: 高速、高压、模拟和数字</strong></p><p></p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="CN Product DL350 10" title="CN Product DL350 10" src="https://cdn.tmi.yokogawa.com/16/260/tabs/debcee1ff94e74cca39c2f3a889fa2cc120024d7.jpg" width="100px" height="148px" style="width:100px;height:148px"/></div><p><strong>100MS/s输入模块</strong><br/><br/><strong>720211</strong><br/>100MS/s采样<br/><br/>12位分辨率<br/><br/>1 kV绝缘输入</p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="CN Product DL350 11" title="CN Product DL350 11" src="https://cdn.tmi.yokogawa.com/16/260/tabs/2d8df446cd1841b984adaed45c63f93bc5bfa842.jpg" width="100px" height="138px" style="width:100px;height:138px"/></div><p><strong>高压输入模块</strong><br/><br/><strong>720268</strong><br/>符合1000Vrms<br/><br/>CAT II和600Vrms CAT III<br/><br/>特别适合配电设备的维护</p><div class="media-wrap image-wrap"><img class="media-wrap image-wrap" alt="CN Product DL350 12" title="CN Product DL350 12" src="https://cdn.tmi.yokogawa.com/16/260/tabs/58e3898239c96d4dcb86f1afdd356e8ff09420d7.jpg" width="100px" height="137px" style="width:100px;height:137px"/></div><p><strong>CAN总线监视模块</strong><br/><br/><strong>720240</strong><br/>解码CAN总线消息并以趋势显示在屏幕上</p>

严苛的测量条件需要高性能与灵活的解决方案。这就是DL350示波记录仪的设计理念。 DL350与其它示波记录仪共用同样的18种插拔模块，电池供电使其易于携带，可在受限的空间中使用。
DL350最多提供8路模拟量和16路数字量通道，采样率可达100MS/s，最大绝缘电压1KV，最高分辨率16位，支持多种模块，可灵活配置，适用于各种长时间和瞬间变化波形的测量。
可充电电池的使用，不仅使得现场测试成为了可能，它与主电源配合，还起到了UPS的作用。

便携式示波记录仪 DL350

YOKOGAWA横河便携示波记录仪

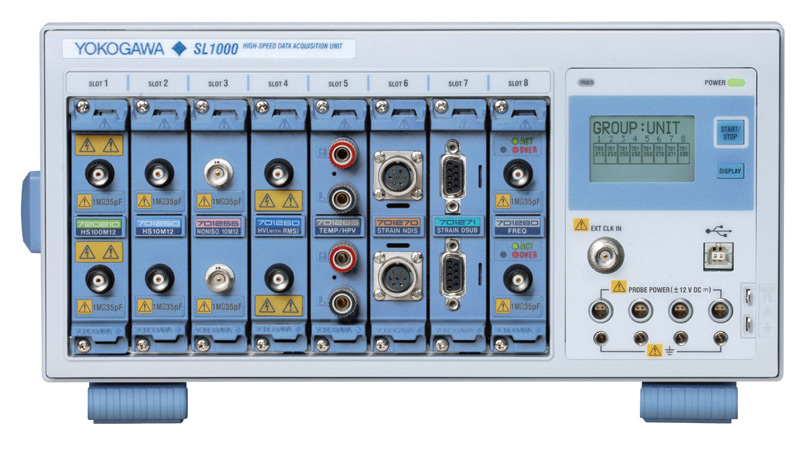

<h3 style="text-align:start;text-indent:2em;">管理和采集数据的速度是SL1000的重点。</h3><ul><li><strong>高速采集</strong></li><ul><li>所有通道采集速度都可达100MS/s (10ns采样周期)</li><li>20MHz带宽的新100MS/s 12位、1kV¹绝缘模块</li><li>支持并行测试：可同时以4种独立的采样速度进行测量<strong>高速传输和存储</strong></li><li>通过高速USB 2.0或1000BASE-TGigabit以太网²通信可以将数据保存至PC</li><li>PC实时显示(GIGAZoom引擎)³</li><li>实时将数据保存到PC硬盘或SL1000内部硬盘²(1.6MS/s速度 = 100kS/s x 16ch)³ </li></ul></ul><p></p><ul><li><strong>易于使用</strong></li><ul><li>标准采集软件方便使用</li><li>快速和直观的操作让您能立即开始测量</li><li>设置向导指导您完成详细的设置</li></ul></ul><p></p><ul><li><strong>“独立”运行</strong></li><ul><li>直接将数据存储至SL1000</li></ul></ul><p></p><ul><li><strong>丰富的插入式模块库</strong></li><ul><li>每个主机有8个模块插槽</li><li>12种不同的插入式模块可供选择</li></ul></ul><p></p><p style="text-align:start;text-indent:2em;">¹：与10:1探头(绝缘BNC输入)700929组合使用<br/>²：选件<br/>³：速度取决于PC性能和测量条件。</p>

只有此新型YOKOGAWA SL1000数据采集系统才可以实现100MS/ch的采样速度且通道绝缘，同时其比特精度，存储长度及数据传输性能均不受影响

百智德

YOKOGAWA横河示波记录仪

YOKOGAWA横河便携示波记录仪

YOKOGAWA横河数据采集仪
